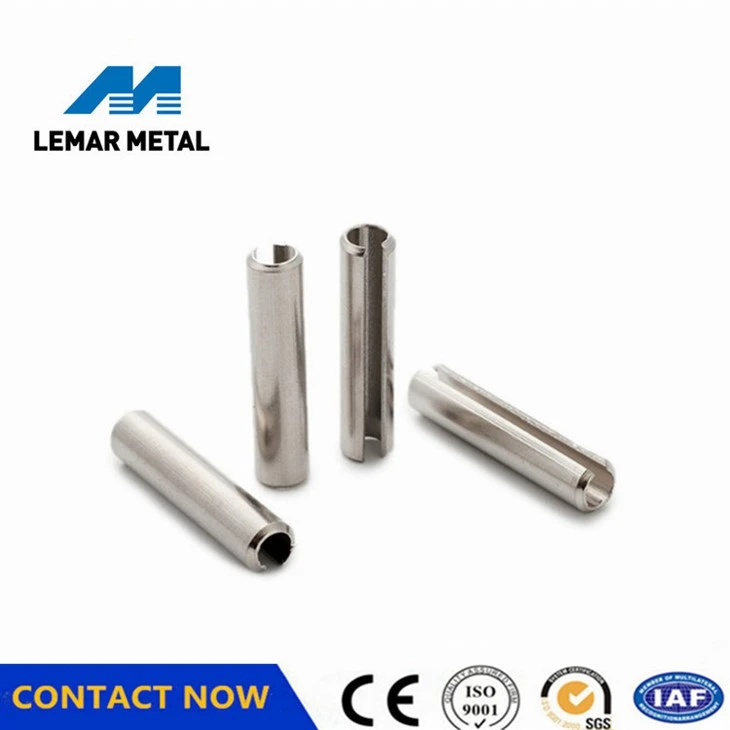

Spring goujon PIN
Materyèl: Nerjaveèi
Kalite PIN: goujon, prentan
Mak: Lemar
Pwodwi Deskripsyon
Spring Dowel Pin se yon kalite espesyal nan PIN prentan, karakteristik prensipal la nan ki se konsepsyon an fant sou bò li yo, ki fè PIN la fleksib ak fasil yo rasanble. Broch prentan fant ka divize an plizyè kalite selon diferan karakteristik konsepsyon ak senaryo aplikasyon.
01
Estrikti debaz
Spring Dowel Pin se nòmalman yon silenn kre ak fant sou bò a ak chanfrein nan tou de bout pou fasilite ensèsyon nan twou a.
02
Prensip travay
Atravè deformation elastik nan peny la, li ka bay yon sèten fòs pi sere lè mete nan twou a asire ke li rete estab nan twou a.
03
Fonksyon ak aplikasyon
Sitou itilize pou pwezante, koneksyon ak fikse ant pati yo.
04
Karakteristik
Konpare ak broch prentan òdinè, broch prentan fant ka gen diferan desen nan plas axial la, tankou yon fòm dan tranble, pou ogmante pèfòmans li.
Pwodwi Paramèt
Ekspozisyon paramèt
|
Spec: d * l (Pin dyamèt ekstèn * PIN longè ki gen ladan chanfrein) inite: mm |
|||
|
d |
s |
||
|
Nominal |
Anvan asanble a |
||
|
maksimòm |
min |
||
|
1 |
1.3 |
1.2 |
0.2 |
|
1.5 |
1.8 |
1.7 |
0.3 |
|
2 |
2.4 |
2.3 |
0.4 |
|
2.5 |
2.9 |
2.8 |
0.5 |
|
3 |
3.5 |
3.2 |
0.6 |
|
3.5 |
4.0 |
3.8 |
0.75 |
|
4 |
4.6 |
4.4 |
0.8 |
|
5 |
5.6 |
5.4 |
1 |
|
6 |
6.7 |
6.4 |
1.2 |
|
8 |
8.8 |
8.5 |
1.5 |
|
10 |
10.8 |
10.5 |
2 |
|
12 |
12.8 |
12.5 |
2.5 |
|
16 |
16.8 |
16.5 |
3 |
Pwodwi detay
karakteristik pwodwi ak avantaj pèfòmans
karakteristik pwodwi yo
Spring Dowel Pin gen yon pakèt aplikasyon nan jaden endistriyèl la akòz konsepsyon inik li yo ak bon elastisite, espesyalman nan senaryo ki mande pou demonte souvan ak pi sere. An menm tan an, konsepsyon an plas bò fè li pi fleksib pandan asanble ak fasil enstale ak ajiste.
Avantaj pèfòmans
Diferans prensipal ant li ak broch prentan òdinè se ke broch prentan òdinè yo relativman konvansyonèl epi yo ka pa osi bon ke Spring Dowel Pin an tèm de elastisite ak konvenyans asanble. Anplis de sa, nan kèk senaryo aplikasyon espesifik, broch prentan fant ka pi adaptab a bezwen konplèks.
Baj popilè: Spring Dowel PIN, PIN
